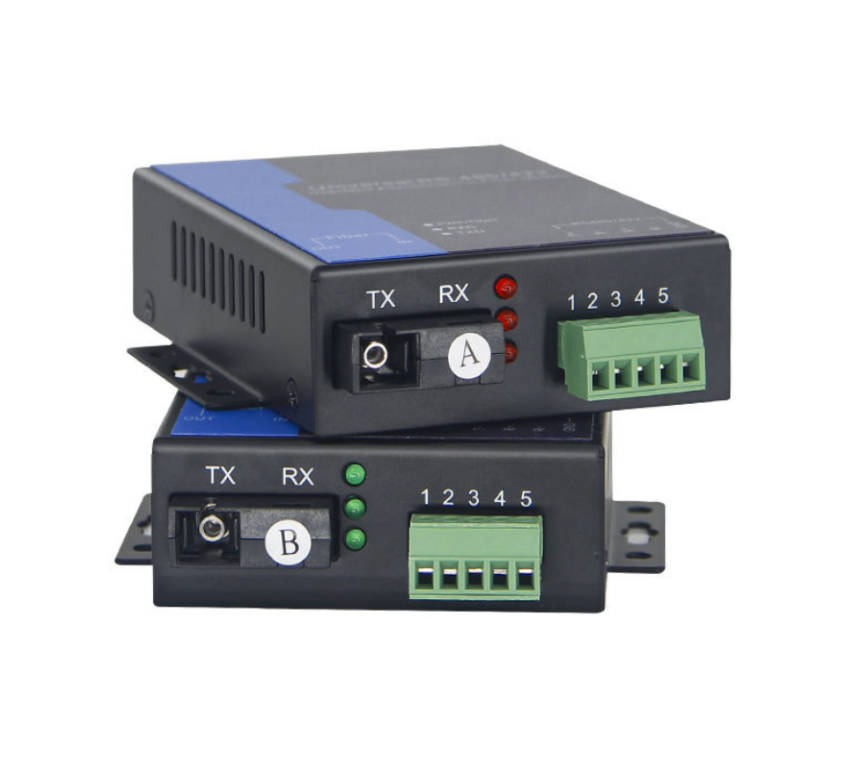

歐脈公司自主研發的OM-485FOT型RS485總線光端機應用于周界信號傳輸，安裝簡便，節省費用。

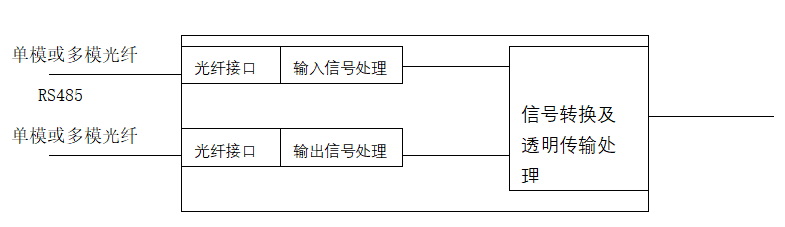

一般的光端機結構如圖一所示：

圖一

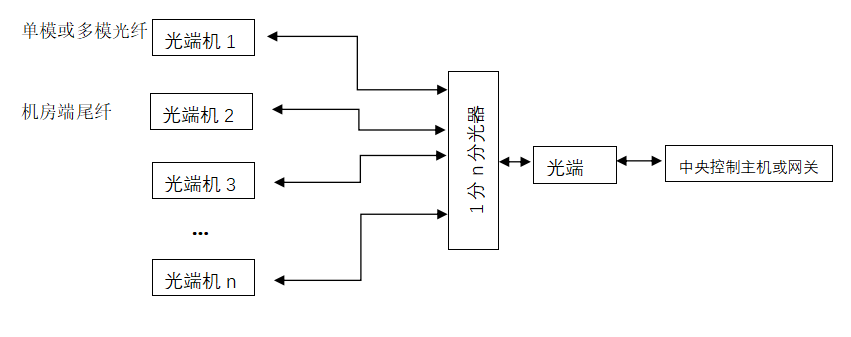

該結構光端機由一個光模塊加上電源以及一個信號轉換和一個傳速網橋和一個光調制電路組成，可以將RS485信號調制成光信號，通過光纖傳輸?shù)狡渌?jié)點或**主機，光纖可以是雙波長雙芯光纖結構，也可以是雙波長單芯光纖結構。其安防光纖網絡結構布線形式如圖二所示：

圖二

每一個節點都直接接入中心機房，一旦發生故障，便于檢查和排除。但是對于室外遠距離傳輸，卻有著較大缺陷：

1.如果每一個光端機都需要單獨光纖接入中心機房的分光器，例如8千米周界，安裝40臺脈沖主機，這樣就需要40對光端機，光纖要40芯，材料成本高，維修也不容易；如果使用4電1光的光纖收發器，小范圍布線也很復雜，同樣給維護帶來很大的麻煩；

2.光纖距離長，尋找故障點本來就是非常困難的工作，找到后，熔接或更換工作量比較大；

3.由于采用分光器必然造成光衰減，目前分光器分光數可達1:64，這樣限制了每一回路的節點數量，每一回路節點數可達64路。

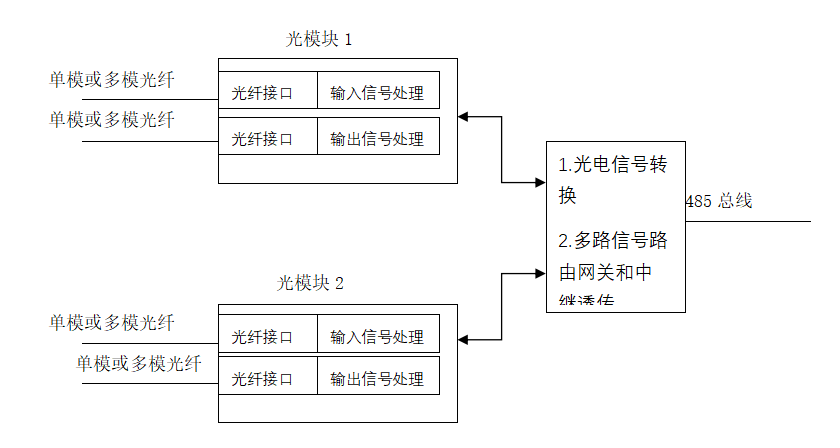

歐脈公司研發的OM-485FOT型RS485總線光端機克服了上述缺點，其結構如圖三所示：

圖三

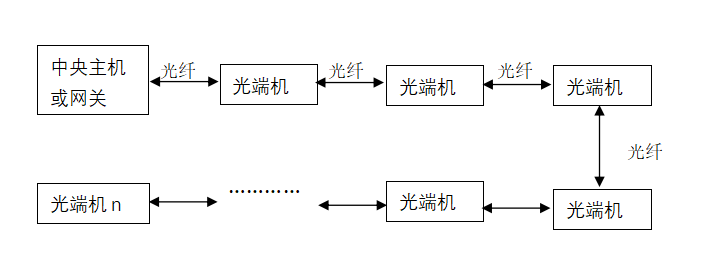

該光端機由2個光模塊，一個RS485信號轉換電路，一個光信號調制電路，一個多路信號判別及路由網關組成。光端機對來自上級和下級的光信號進行判別，并將來自控制主機的光信號轉換為RS485信號傳送到控制節點（如脈沖主機、張力控制桿、紅外對射探測器等），當控制節點設備響應后，立刻關閉下級的光信號，避免總線上信號競爭，這時起到路由網關作用。當本級光端機沒有響應時，開放下級的光信號傳輸，起到中繼及信號放大作用，通過這種光端機可以組成全新的光纖網絡傳輸結構，如圖四所示：

圖四

從圖中可以看出，**控制主機或網關到每一臺光端機節點，是通過鏈路方式，即手拉手方式傳輸信號的，每一臺光端機既是一個節點連接控制設備，也是一臺光中繼器和網關，所有光纖的長度之和就是到頂遠的一根光纖長度加上每臺光端機尾纖的長度。也只有一根雙芯光纖或一根單芯光纖。這樣在這種安防或監控或工控領域使用，具有如下優點：

1. 只需一個兩芯光纖，節約材料成本；

2. 維護保養容易，當發生通訊故障時，很容易知道是位于哪段光端機區間的光纖出了問題，需要更換的光纖也只是某兩臺光端機之間的光纖，距離很短；

3. 由于每臺光端機都是一臺光中繼器和放大器，這樣總的傳輸距離可以很遠，不用擔心光長距離傳輸?shù)乃p問題。
